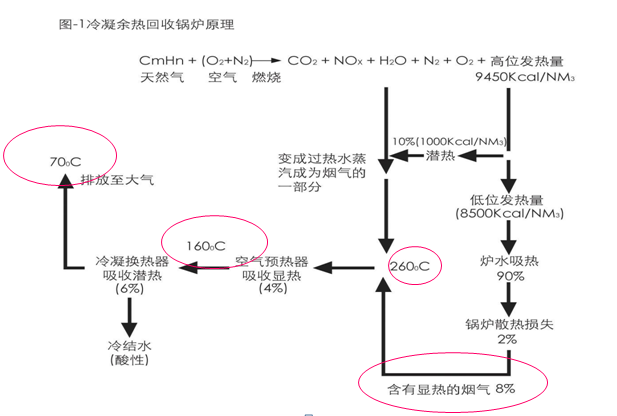

1.設計原理圖

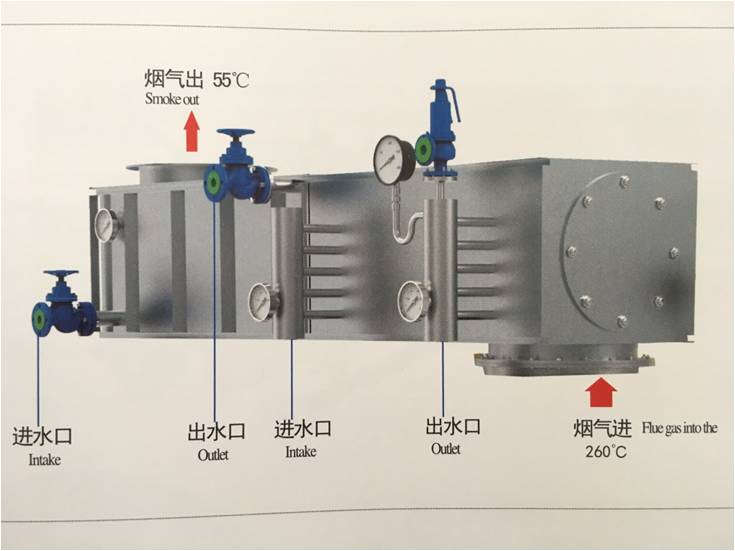

2.煙氣節能器

（1）承壓設計,鍋爐補水可直接通過承壓節能器,充分吸收煙氣中的顯熱,可將鍋爐補水溫度提高至130℃以上。

（2）管表面附著有熱傳導性極好的放射狀鋁片，在小體積的狀況下獲得較大的傳熱面積。

（3）節能器基管材質為ND鋼,耐腐蝕，熱脹冷縮量很小，可以說它是一種長壽命裝置。

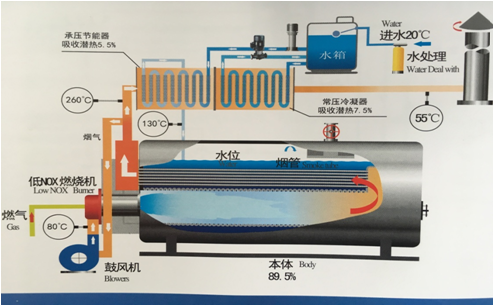

3.應用系統

冷凝余熱回收鍋爐的冷凝換熱器與熱水箱相連用循環泵進行循環加熱后通過補水泵經過節能器注入到鍋爐中，適合在采暖和使用大量生活熱水的集中供熱樓房，綜合醫院、賓館、健康中心、或集中供汽單位。這種連接方式鍋爐本身的效率不能提高，但該鍋爐排煙的余熱被生活用水吸收，從而實現一節能環保等綜合效益。

4.什么是變頻冷凝余熱回收鍋爐

一般來說,熱效率100％以上的鍋爐在常識上很難理解,如果將煙氣中的水蒸氣凝結潛熱利用起來,并且排煙溫度降低的足夠低,排煙很低的情況下,鍋爐的熱效率會(huì )提高到100％以上(鍋爐的熱效率用燃料的高位發熱值計算)

當然,按照燃料的地位發熱值來計算鍋爐的熱效率,則100％的熱效率是不可能達到的.;利用高效的冷凝換熱器和節能器來吸收鍋爐尾部排煙中的顯熱和水蒸氣凝結所釋放的潛熱,從而達到提高鍋爐熱效率的目的.利用變頻器來實現鍋爐連續補水,變頻比例燃燒,這這鍋爐成為變頻冷凝余熱回收鍋爐.

鍋爐熱效率分析:

煙氣中的顯熱與潛熱回收時理論效率

排煙溫度260℃時鍋爐效率:89.5％

一級凝結潛熱回收時提高效率:5％

二級凝結潛熱回收時提高效率:7.5％

冷凝鍋爐的理論熱效率:102.5％

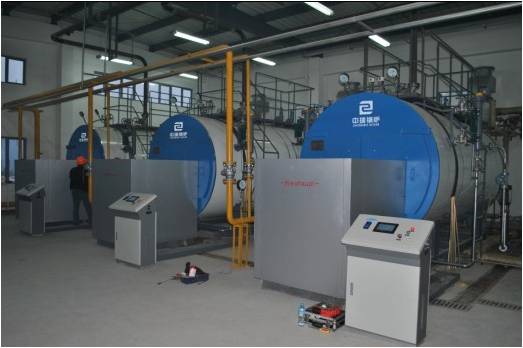

5.冷凝余熱回收蒸汽鍋爐

結構特點

1.本體為二回程濕背式結構;

2.尾部增設雙節能裝置:(1)第一級為翹片管式承壓節能器(2)第二級為常壓冷凝器

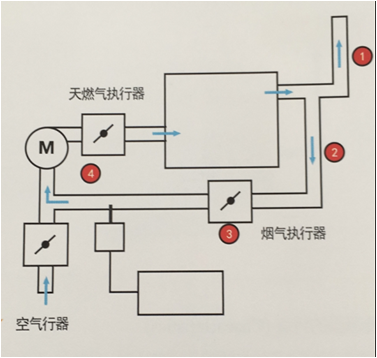

3.適配優質低NOX燃燒器,燃燒充分排放低;(1)FGR系統提供燃燒用風(2)FGR回燃系統,確保燃燒器低氮排放

4.鍋爐采用先進的彩色觸摸屏控制系統;

5.采用變頻連續給水技術

6.采用比例變頻調節燃燒技術

7.具有氣壓、水位自動調節功能、自動點火,并有缺水、超壓、熄火保護功能.

8.整體快裝出廠.外形美觀.
